Serrures et gâches électriques

Accessoires pour l’installation des serrures electriques V06 ou 9087 sur portes basculantes motorisees

  • PRATIQUES À UTILISER ET À INSTALLER GRÂCE À:

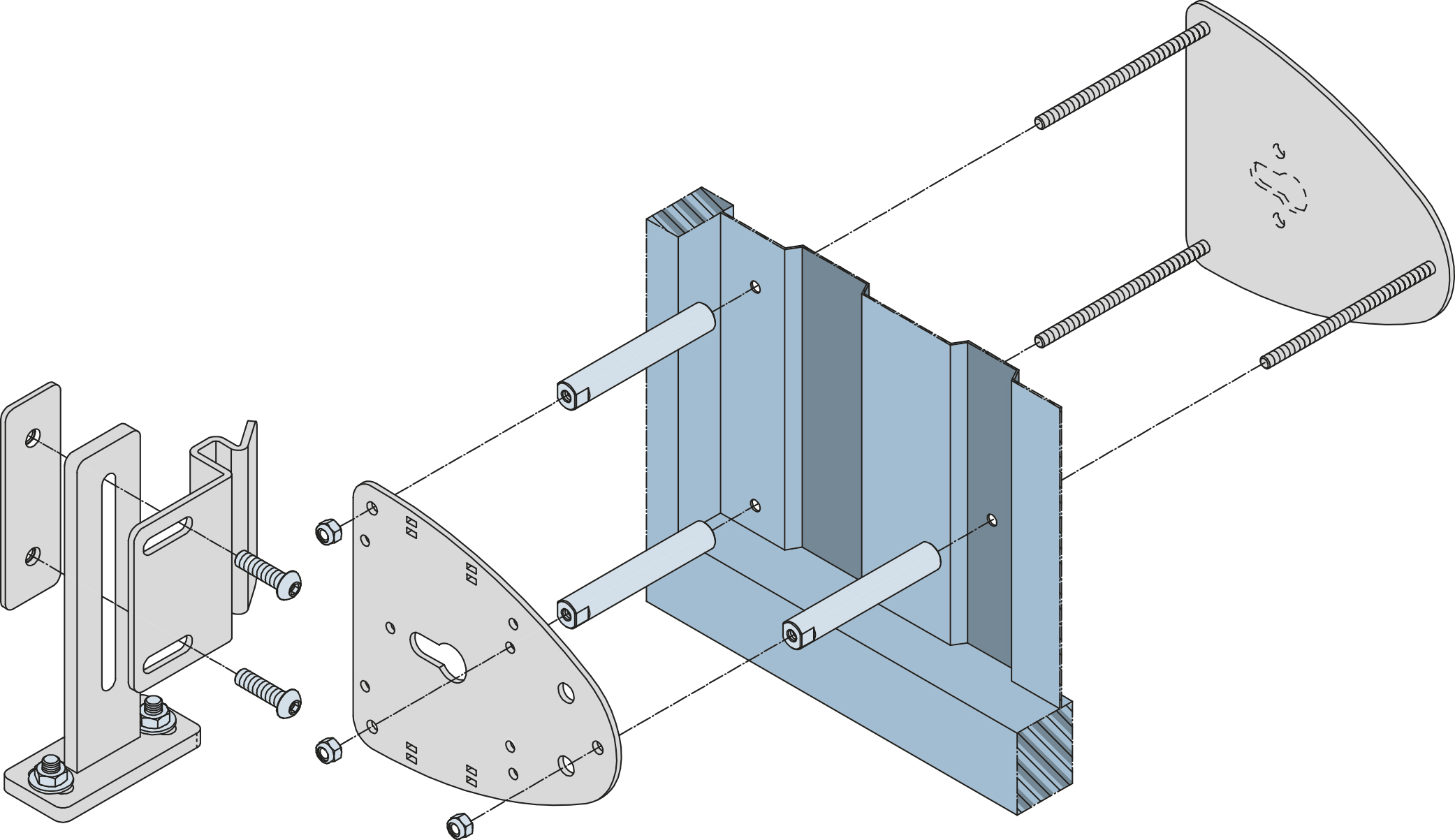

    Plaque intérieure de 3 mm d’épaisseur pour la fixation des serrures électriques et 2 plaques extérieures de 3 mm d’épaisseur, dont l’une présente un trou oblong pour l’installation éventuelle d’un cylindre double pour le déverrouillage de la

    Gabarit qui facilite le bon positionnement de la colonne verticale par rapport à la serrure.

    Colonne verticale de 8 mm d’épaisseur pour le support de la gâche au sol de 3,5 mm d’épaisseur dotée de trous oblongs pour permettre les réglages lors de l’installation.

    Plaque de fixation de la gâche au sol pour la rendre solidaire de la colonne verticale.

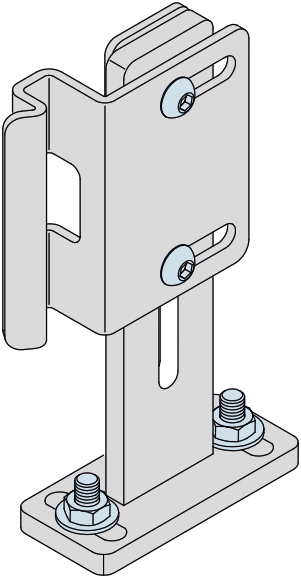

    Les 3 réglages possibles (2 sur la colonne verticale et 1 sur la gâche au sol) permettent de trouver la meilleure position du pêne dormant par rapport au logement de la gâche.

    Entretoises en acier ∅ 14 mm et trous DIN sur la plaque extérieure dotée d’un trou oblong pour l’application d’une rosace de sûreté protégeant e cylindre.

  • Pour les portes basculantes ayant une largeur supérieure à 2,5 m, il est conseillé d’installer 2 serrures, 1 de chaque côté avec la paire d’accessoires (art. 1.7918.0600.2).

    KIT D'ALIMENTATION EN OPTION 1.7918.0850:
    • un timer ( T ) avec retard à l’arrêt réglable (max. 10 secondes) et alimentation de 12 à 240 Vca/cc;
    • un transformateur ( Tr ) de 230 à 12 V - 40 VA;
    • un interrupteur magnétothermique ( M ) de 2 A;
    • un fusible ( Fs ) de 3,16 A retardé.
ACCESSOIRES POUR L’INSTALLATION DES SERRURES ELECTRIQUES V06 OU 9087 SUR PORTES BASCULANTES MOTORISEES

Art.

Description

  1.7918.0600.1Accessoires pour l’installation de la serrure sur portes basculantes motorisées
  1.7918.0600.2Accessoires pour l’installation d'une paire de serrures sur portes basculantes motorisées
  1.7918.0610.1Accessoires pour l’installation de la serrure sur portes basculantes motorisées + serrure V06
  1.7918.0610.2Accessoires pour l’installation d'une paire de serrures sur portes basculantes motorisées + 2 serrures V06
  1.7918.0806Rosace de sûreté
  1.7918.0850KIT D'ALIMENTATION EN OPTION
