Serrature per serrande e basculanti

Serratura corazzata per porte basculanti e serrande avvolgibili

La serratura 8217 è intercambiabile con le più diffuse serrature per basculanti già installate con semplice modifica dei fori preesistenti (schema di montaggio). L'installazione è possibile con l'intervento di un unico operatore. I due punti di chiusura, le piastre di protezione e la corazza del cilindro rendono questa serratura massimamente sicura.

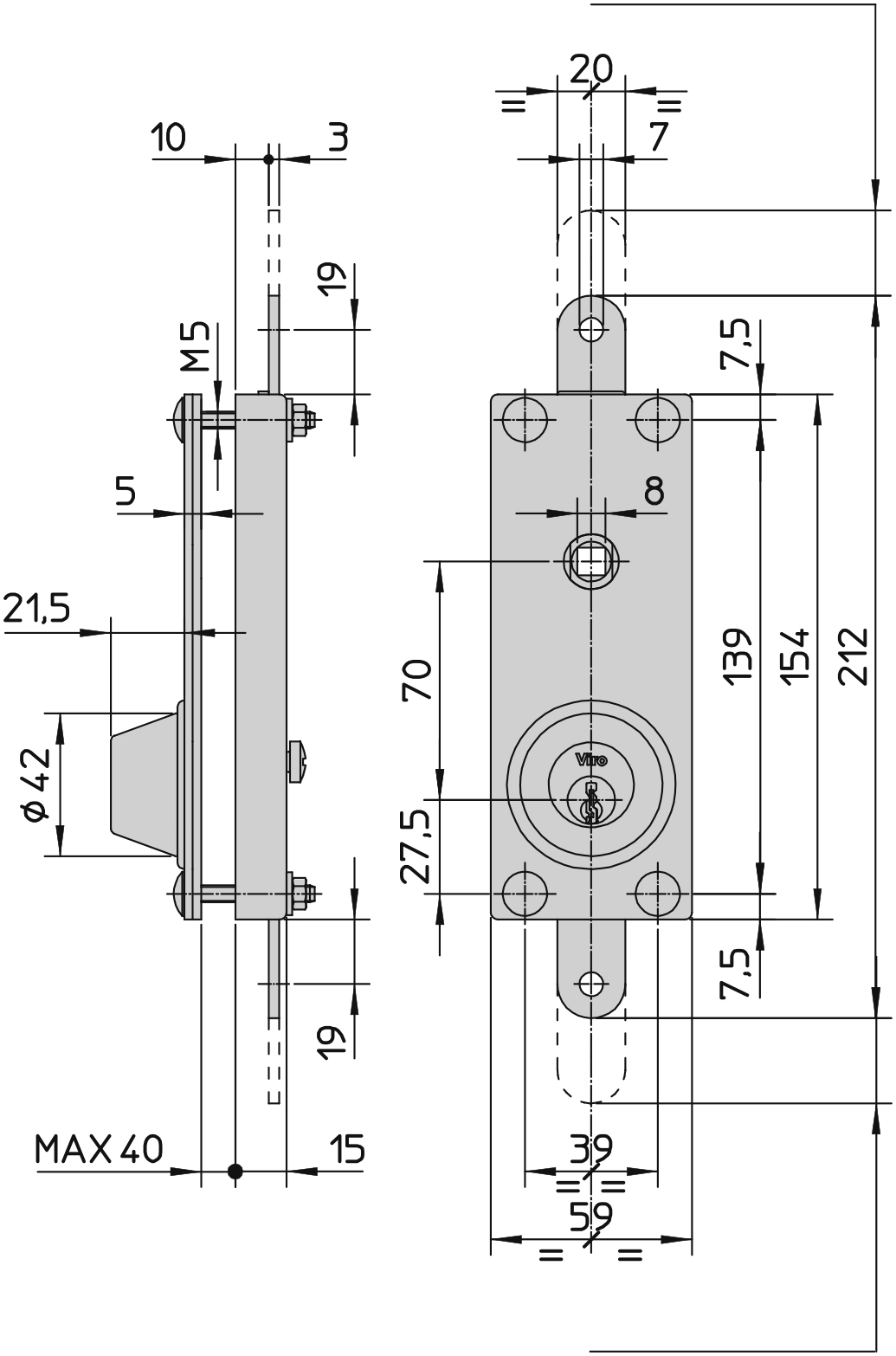

SCHEMA DI MONTAGGIO

INSTALLAZIONE VERTICALE PER APPLICAZIONE SU PORTE BASCULANTI

INSTALLAZIONE ORIZZONTALE PER APPLICAZIONI SU SERRANDE AVVOLGIBILI (NON CONSIGLIATA SU SERRANDE A MANIGLIA)

  • Struttura e componenti interni:

    in acciaio zincato.

  • Piastre esterne di protezione:

    2 in acciaio zincato di spessore complessivo 5 mm.

  • Catenacci:

    in acciaio di spessore 3 mm. Corsa 25 mm.

  • Cilindro:

    in ottone massiccio, a 5 pistoncini; con protezione contro lo strappo ed il trapano, in acciaio cementato, temprato, ramato e nichelato.

  • Chiavi:

    in ottone nichelato, a profilo Viro Top Security, 3 in dotazione.

  • Meccanismo:
    • interasse 70 mm.;
    • asta di collegamento cilindro e viti di fissaggio di lunghezza maggiorata (sezionabili a piacere) per consentire l'applicazione anche su porte basculanti di spessore fino a 40 mm.
      Nota: per questo tipo di applicazione procurarsi la coppia di maniglie (art. 8217.0600.4) con quadro maniglia di lunghezza idonea;
    • azionamento del catenaccio con maniglia interna ed esterna;
    • quadro maniglia 8 mm. Nottolino del quadro maniglia in acciaio sinterizzato;
    • apertura dall'interno mediante vite escludibile, praticamente impossibile da agganciare dall'esterno con strumenti da scasso;
    • pistoncini in ottone;
    • contropistoncini in ottone "a fungo" contro l'azione del grimaldello;
    • molle pistoncini in bronzo fosforoso.
  • Fornite con:

    coppia di maniglie di presa con quadro 8 mm per montaggio su basculanti di spessore fino a 15 mm e coppia di aste in acciaio zincato, tubolari estensibili da 88 cm a 165 cm con relativi accessori.

  • Confezione:

    scatola individuale.

  • A richiesta:

    foto e dettagli degli accessori

  • Sono possibili tutte le esecuzioni speciali sul cilindro.

 CLICCA SU QUESTO SIMBOLO NELLA RIGA DELL'ARTICOLO DI TUO INTERESSE PER IDENTIFICARE IL RIVENDITORE PIÙ VICINO A TE, CHE TRATTA QUESTO ARTICOLO

SERRATURA CORAZZATA PER PORTE BASCULANTI E SERRANDE AVVOLGIBILI



Art.

Descrizione

Chiavi

Peso unitario

Pezzi per confezione



N.



Art. N.

gr.

N.

   8217CON ASTE02728501
   8217.0010SENZA ASTE02715001
N.B. il quadro maniglia con maniglie idonee all’applicazione su porte basculanti di spessore maggiore di 15 mm. non è compreso nella confezione.
RICAMBI E ACCESSORI



Art.

Descrizione



N.



   4717CILINDRO DI RICAMBIO SENZA CORAZZA
